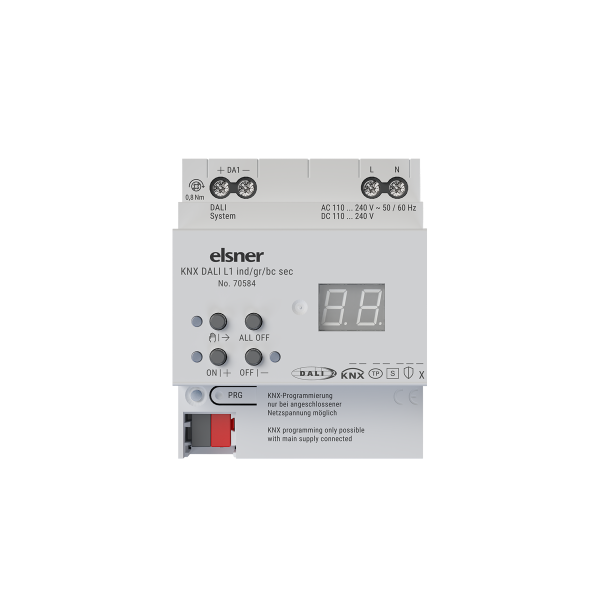

Elsner 70584 KNX DALI L1 ind/gr/bc sec KNX-Schnittstelle 1 Ausgang (KNX-DALI-Gateway)

Artikelnummer: ELS70584
GTIN: 4051996705840
Inhalt: 1,00 Stück
Hersteller: Elsner Elektronik GmbH

KNX DALI L1 ind/gr/bc sec KNX-DALI-Schnittstellen KNX-Schnittstelle zur DALI-Lichtsteuerung (KNX-DALI-Gateway) für Tunable White, Lichtfarbsteuerung, Lichtszenen Highlights Einzel-, Gruppen- und Boadcast-Steuerung Farbtemperatur (Tunable White) und RGB(W)- oder HSV(W)-Farbwert Human Centric Lighting... mehr >

420,29 €

inkl. 19% USt. , zzgl. Auswahl Lieferland

530,00 €

bestellbar und kurzfristig lieferbar
Lieferzeit: 12 - 13 Werktage
(DE - Ausland abweichend)

Stück

Elsner 70584 KNX DALI L1 ind/gr/bc sec KNX-Schnittstelle 1 Ausgang (KNX-DALI-Gateway)

420,29 € *

Stück

Wie liefern Lagerware per
DHL, UPS, GLS oder DPD
48h Lieferung

Warum Sie bei uns ...
per Vorkasse, PayPal, Sofortüberweisung
sicher bezahlen können.

Was wir Ihnen ...
zu KNX-Systemen, ekey Fingerprinter u.s.w an
Support bieten können.

Wo Sie sich direkt ...
erkundigen und Produkte in unserem
Show-Room besuchen können.

Beschreibung

KNX DALI L1 ind/gr/bc sec KNX-DALI-Schnittstellen KNX-Schnittstelle zur DALI-Lichtsteuerung (KNX-DALI-Gateway) für Tunable White, Lichtfarbsteuerung, Lichtszenen

Highlights

Einzel-, Gruppen- und Boadcast-Steuerung
Farbtemperatur (Tunable White) und RGB(W)- oder HSV(W)-Farbwert
Human Centric Lighting (tageszeitabhängige, biodynamische Lichtsteuerung)
KNX Data Secure

KNX L1 und L2 ind/gr/bc sec bilden die Schnittstelle zwischen einer KNX Installation und einer digitalen DALI (Digital Addressable Lighting Interface) Beleuchtungsanlage. Abhängig von der Gerätevariante ermöglicht das Gateway ein Schalten und Dimmen von DALI-Betriebsgeräten in entweder einem DALI-System (L1, 1×64 Betriebsgerät) oder in zwei getrennten DALI-Systemen (L2, 2×64 Betriebsgeräte).

Durch bis zu 6 unterschiedliche Adressierungsarten ist das gruppenorientierte und einzeladressierte Ansteuern von DALI-Leuchten über KNX-Telegramme möglich. Hierdurch wird die Einbindung einer raumbezogenen Lichtsteuerung von beispielsweise Großraumbüros, Mehrzweckräumen, Fertigungshallen, Schulungs- und Vortragsräumen oder Schaufenstern in das übergeordnete KNX-Gebäudemanagement ermöglicht.
Optional ist eine Zentralsteuerung aller angeschlossenen DALI-Komponenten möglich (Broadcast). Hierdurch entfällt eine DALI-Inbetriebnahme, wodurch sich Beleuchtungsanlagen mit geringer Funktionsanforderung schnell und unkompliziert in Betrieb setzen lassen.
Zur Unterstützung nicht DALI-konformer Betriebsgeräte verfügt das Gateway über einen Kompatibilitätsmodus und eine DALI-Telegrammratenbegrenzung.

Farbtemperatursteuerung (DALI Device Type 8 - TW)

Die KNX-DALI-Schnittstelle unterstützt die Ansteuerung von DALI-Betriebsgeräten des Gerätetyps "Tunable White". Hierdurch lässt sich die Farbtemperatur einer Leuchte über ein relatives oder absolutes Dimmen und zusätzlich über Szenen steuern.
Darüber hinaus kann ein Tagesfarbtemperaturverlauf zur biodynamischen Beleuchtung (HCL: Human Centric Lighting) umgesetzt werden. Die Farbtemperatursteuerung erfolgt für jede Gruppe und jedes Einzelgerät über separate Kommunikationsobjekte unabhängig zur Steuerung der Helligkeit und kann je Kanal alternativ zur Farbsteuerung verwendet werden.

Farbsteuerung (DALI Device Type 8 - RGBW Colour Control)

Mit der KNX-DALI-Schnittstelle ist die Steuerung der Lichtfarbe bei Verwendung von DALI-Betriebsgeräten des Gerätetyps "Colour Control" realisierbar. Das Gateway ermöglicht eine flexible Farbsteuerung in den Farbräumen "RGB", "RGBW", "HSV" oder "HSVW". Die Farbsteuerung kann in Szenen integriert werden.
Darüber hinaus kann ein tageszeit- und wochentagsabhängiger Farbverlauf für Farbstimmungen umgesetzt werden (CTM: Colour Transition Mode). Automatische Farbkreis- und Helligkeitsdurchläufe runden die Farbsteuerung ab.

Gruppen und Einzelgeräte

Die Schnittstelle hat eine KNX-Statusanzeige der einzelnen Schalt- und Helligkeitszustände und auch der Farbtemperatur oder Farbe der Gruppen und Einzelgeräte. Der allgemeine DALI-Betriebszustand kann auf den KNX gemeldet werden (Fehlerstatus, Kurzschluss, Zustand der Versorgungsspannung, Auslastung der DALI-Schnittstelle).

Szenen

Leuchten oder Leuchtengruppen lassen sich in bis zu 16 Szenen einbinden, wodurch vorprogrammierte statische Lichtstimmungen (Helligkeit, Farbtemperatur, Farbe) abgerufen werden können. Szenenwerte können im Betrieb des Geräts umgeschaltet, angepasst und abgespeichert werden, wodurch der Benutzer die Vorgaben der ETS ersetzen kann.

ETS-Projektierung und Device Configuration App (DCA)

Die DALI-Inbetriebnahme und der DALI-Test erfolgt über eine vollständig in die ETS integrierte Device Configuration App, die den Standard-Parameterdialog ergänzt. Identifizieren, Adressieren und Zuordnen von DALI-Betriebsgeräten finden in der gewohnten ETS-Umgebung statt.
Die Vergabe der DALI-Kurzadressen erfolgt in der Parameterkonfiguration der Einzelgeräte und kann hierdurch individuell beeinflusst werden. Gruppen- und Gerätenamen dienen ebenfalls der eindeutige Kennzeichnen von DALI-Betriebsgeräten. Wird die eindeutigen Kennzeichnungen in die KNX-Gebäudevisualisierung (z. B. Bedientableaus) übertragen, ist eine leichte Identifizierung der Beleuchtungskomponenten möglich, auch für die Fehlerdiagnose.

Inbetriebnahme/Wartungsfunktionen

Mit den Bedienelementen (4 Drucktasten) auf der Vorderseite des Gerätes können die DALI-Leuchtengruppen oder Einzelgeräte der DALI-Systeme durch Handbedienung auch ohne Busspannung oder im unprogrammierten Zustand ein- und ausgeschaltet oder gedimmt werden. Dadurch wird eine schnelle Funktionsprüfung der angeschlossenen Verbraucher ermöglicht. Zudem kann die KNX-DALI-Schnittstelle die Vollständigkeit der im DALI-System eingebundenen Betriebsgeräte prüfen. Dadurch kann beispielsweise der Tausch eines defekten EVG durch ein neues erkannt werden, was die Instandsetzung einer DALI-Anlage wesentlich vereinfacht.

Angaben zur Produktsicherheit

Herstellerinformationen:

Elsner Elektronik GmbH
Sohlengrund 16
Baden-Württemberg
Ostelsheim, Deutschland, 75395
info@elsner-elektronik.de
https://www.elsner-elektronik.de/de/impressum

verantwortliche Person:

Steuerungs- und Automatisierungstechnik
Sohlengrund
Ostelsheim, Deutschland, 75395
info@elsner-elektronik.de
https://www.elsner-elektronik.de/de/impressum

Produkteigenschaft	Wert
Inhalt:	1,00 Stück
